Projet Fast and Furious

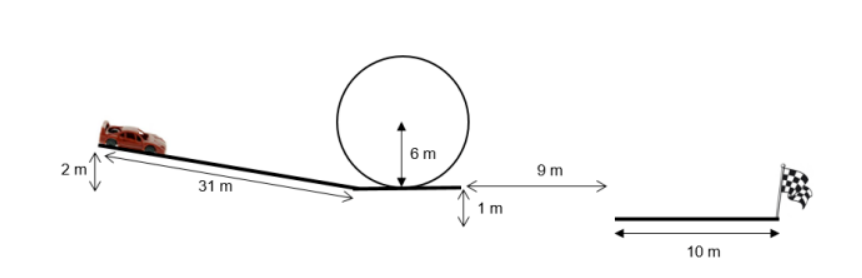

Ce projet consiste à simuler et calculer la faisabilité de défis liés à des voitures de course, en prenant en compte divers paramètres de physique appliquée et de modélisation.

Code du Projet

        import numpy as np
from scipy.integrate import odeint
import matplotlib.pyplot as plt

# Paramètres physiques et constants du modèle
m = 1498  # masse de la voiture en kilogrammes
rho = 1.2   # densité de l'air en kg/m^3
Cx = 0.35 # coefficient de traînée aérodynamique
l = 1.88  # largeur de la voiture en mètres
H = 1.30  # hauteur de la voiture en mètres
s = l * H # surface frontale de la voiture en m^2 (produit de la longueur et de la hauteur)
g = 9.81  # accélération due à la gravité en m/s^2
theta = 3.69 # angle d'inclinaison en degrés
kx = 1/2 * s * rho * Cx # terme regroupant les constantes pour la force de traînée de l'air
R = m*g*np.cos(np.radians(theta))  # calcul de la réaction normale en N
µ = 0.1   # coefficient de frottement
a = 5.3   # accélération moyenne supposée en m/s^2
F = m * a # force motrice externe en N
f = µ*R

# Conditions initiales du système
x0 = 0  # position initiale de la voiture en mètres
v0 = 0  # vitesse initiale de la voiture en m/s
S_init = [x0, v0]  # liste des conditions initiales

# Fonction qui modélise les équations différentielles du système
def Sp(S, t):
    Sp = [
        v0,
        (m * g * np.sin(np.radians(theta)) - kx * v0**2 - f + F) / m
    ]
    return Sp


# Création d'un intervalle de temps pour la simulation
t = np.linspace(0, 3, 100)  # temps allant de 0 à 4 secondes, avec 101 points

# Résolution des équations différentielles avec odeint
S = odeint(Sp, S_init, t)

# Calcul de la distance parcourue à chaque instant
distance = np.cumsum(S[:, 1] * np.diff(np.insert(t, 0, 0)))

plt.figure(figsize=(12, 5))
plt.plot(distance, S[:, 1])
plt.xlabel('Distance (m)')
plt.ylabel('Vitesse (m/s)')
plt.title('Vitesse en m/s en fonction de la distance')
plt.xlim([0, 31])
plt.ylim([0, 17])
plt.grid()
plt.show()

plt.figure(figsize=(12, 5))
plt.plot(t, S[:, 1])
plt.xlabel('Temps (s)')
plt.ylabel('Vitesse (m/s)')
plt.title('Vitesse en m/s en fonction du temps')
plt.grid()
plt.show()
import numpy as np
from scipy.integrate import odeint
import matplotlib.pyplot as plt

# Paramètres physiques et constants du modèle
m = 1498  # masse de la voiture en kilogrammes
rho = 1.2   # densité de l'air en kg/m^3
Cx = 0.35 # coefficient de traînée aérodynamique
l = 1.88  # largeur de la voiture en mètres
H = 1.30  # hauteur de la voiture en mètres
s = l * H # surface frontale de la voiture en m^2 (produit de la longueur et de la hauteur)
g = 9.81  # accélération due à la gravité en m/s^2
theta = 3.69 # angle d'inclinaison en degrés
kx = 1/2 * s * rho * Cx # terme regroupant les constantes pour la force de traînée de l'air
R = m*g*np.cos(np.radians(theta))  # calcul de la réaction normale en N
µ = 0.1   # coefficient de frottement
a = 5.3   # accélération moyenne supposée en m/s^2
F = m * a # force motrice externe en N
f = µ*R

# Conditions initiales du système
x0 = 0  # position initiale de la voiture en mètres
v0 = 0  # vitesse initiale de la voiture en m/s
S_init = [x0, v0]  # liste des conditions initiales

# Fonction qui modélise les équations différentielles du système
def Sp(S, t):
    Sp = [
        v0,
        (m * g * np.sin(np.radians(theta)) - kx * v0**2 - f + F) / m
    ]
    return Sp


# Création d'un intervalle de temps pour la simulation
t = np.linspace(0, 3, 100)  # temps allant de 0 à 4 secondes, avec 101 points

# Résolution des équations différentielles avec odeint
S = odeint(Sp, S_init, t)

# Calcul de la distance parcourue à chaque instant
distance = np.cumsum(S[:, 1] * np.diff(np.insert(t, 0, 0)))

plt.figure(figsize=(12, 5))
plt.plot(distance, S[:, 1])
plt.xlabel('Distance (m)')
plt.ylabel('Vitesse (m/s)')
plt.title('Vitesse en m/s en fonction de la distance')
plt.xlim([0, 31])
plt.ylim([0, 17])
plt.grid()
plt.show()

plt.figure(figsize=(12, 5))
plt.plot(t, S[:, 1])
plt.xlabel('Temps (s)')
plt.ylabel('Vitesse (m/s)')
plt.title('Vitesse en m/s en fonction du temps')
plt.grid()
plt.show()
import numpy as np
from scipy.integrate import odeint
import matplotlib.pyplot as plt

# Paramètres de l'équation
m = 1498  # masse (kg)
g = 9.81  # accélération due à la gravité
µ = 0.1   # coefficient de frottement
a = 5.3   # Accélération moyenne
F = m * a # force motrice externe (N)
r = 6     # rayon du looping (m)
L = 1.88  # Largeur
h = 1.30  # hauteur
s = L*h   # aire de la voiture
Cx = 0.35  # coefficient de traînée
rho = 1.2   # densité de l'air (kg/m^3)

# Fonction représentant les équations différentielles
def Sploop(Sl, t):
    # Calcul de la force normale Rn à partir de la composante radiale
    R1 = m * r * Sl[1]**2 - m * g * np.cos(Sl[0])
    # Calcul de la force de frottement de l'air
    Fx1 = 0.5 * Cx * s * rho * Sl[0]**2 * r
    # Équation pour la composante tangentielle (accélération angulaire)
    Sploop = np.array([
        Sl[1],
        (F - µ * R1 - m * g * np.sin(Sl[0]) - Fx1) / (m * r)
    ])
    return Sploop

# Conditions initiales
theta0 = 0             # angle initial (rad)
omega0 = 17 / r        # vitesse angulaire initiale (rad/s) correspondant à 17 m/s à la circonférence
S_init = [theta0, omega0]

# Intervalle de temps
t = np.linspace(0, 3, 1000)  # pour un tour complet (0 à 2*pi), avec 1000 points

# Résolution des équations différentielles
S = odeint(Sploop, S_init, t)

# Extraction des résultats
theta = S[:, 0]
omega = S[:, 1]

# Calcul de la vitesse tangentielle
vitesse_tangentielle = r * omega

# Stockage de la vitesse de sortie du looping
v_sortie_looping = vitesse_tangentielle[-1]

print(f"La vitesse de sortie du looping est de {v_sortie_looping}")

# Tracé des graphiques
plt.figure(figsize=(10, 8))

plt.subplot(3, 1, 1)
plt.plot(t, theta)
plt.title('Angle $\\theta$ en fonction du temps')
plt.xlabel('Temps (s)')
plt.ylabel('Angle $\\theta$ (rad)')

plt.subplot(3, 1, 2)
plt.plot(t, omega)
plt.title('Vitesse angulaire $\\omega$ en fonction du temps')
plt.xlabel('Temps (s)')
plt.ylabel('Vitesse angulaire $\\omega$ (rad/s)')
import numpy as np
from scipy.integrate import odeint
import matplotlib.pyplot as plt

# Paramètres de l'équation
m = 1498  # masse (kg)
g = 9.81  # accélération due à la gravité
L = 1.88  # Largeur
h = 1.30  # hauteur
A = L*h   # aire de la voiture
Cd = 0.35
T = Cd*A
P = A*0.3# coefficient de traînée
ρ = 1.2   # densité de l'air (kg/m^3)
#d = 9     # longueur du ravin (m)
h0 = 1    # hauteur initiale de la voiture (m)


# Conditions initiales
x0 = 0             # position initiale en x (m)
y0 = h0            # position initiale en y (m)
vx0 = v_sortie_looping # vitesse initiale en x (m/s) correspondant à la vitesse de sortie du looping
vy0 = 0            # vitesse initiale en y (m/s)
S_init = [x0, y0, vx0, vy0]

# Fonction représentant les équations différentielles
def Sp(S, t):
    Sp = [
        S[2],
        S[3],
        (-ρ / (2 * m)) * (np.sqrt(S[2]**2 + S[3]**2)) * (T * S[2] + P * S[3]),
        (-ρ / (2 * m)) * (np.sqrt(S[2]**2 + S[3]**2)) * (T * S[3] - P * S[2]) - g
    ]
    return Sp

# Intervalle de temps
t = np.linspace(0, 0.45, 1000)  # temps allant de 0 à 0.5 secondes, avec 1000 points

# Résolution des équations différentielles
S = odeint(Sp, S_init, t)

# Extraction des résultats
x = S[:, 0]
y = S[:, 1]
vx = S[:, 2]
vy = S[:, 3]

# Calcul de la vitesse
vitesse = np.sqrt(vx**2 + vy**2)

# Stockage de la vitesse de sortie du Ravin
v_sortie_Ravin = vitesse[-1]

print(f"La vitesse de sortie du Ravin est de {v_sortie_Ravin}")

# Tracé des graphiques
plt.figure(figsize=(10, 8))

plt.subplot(2, 1, 1)
plt.plot(x, y)
plt.grid()
plt.title('Trajectoire de la voiture dans le ravin')

plt.subplot(2, 1, 2)
plt.plot(t, vitesse)
plt.title('Vitesse de la voiture en fonction du temps')
plt.xlabel('Temps (s)')
plt.ylabel('Vitesse (m/s)')
plt.grid()
plt.show()
import numpy as np
from scipy.integrate import odeint
import matplotlib.pyplot as plt

m = 498
p = 1.2
Cx = 0.35
l = 1.88
H = 1.30
S = l * H
g = 9.81
kx = 1/2 * S * p * Cx
R = m * g
µ = 0.1
a = 5.1
f = m * a

def Spplat(S, t):

    Spplat = [
        v_sortie_looping,
        - (kx * v_sortie_looping**2) / m - (R * µ) / m + F / m
    ]
    return Spplat


# Conditions initiales du système

x0 = 0
v0 = v_sortie_Ravin
S_init = [x0, v0]

t = np.linspace(0, 1, 100)


S = odeint(Spplat, S_init, t)

distance = np.cumsum(S[:, 1] * np.diff(np.insert(t, 0, 0)))
plt.figure(figsize=(12, 5))
plt.plot(t, S[:, 1])
plt.xlabel('Temps (s)')
plt.ylabel('Vitesse (m/s)')
plt.grid()
plt.title('Vitesse en m/s en fonction du temps')

plt.figure(figsize=(12, 5))
plt.plot(distance, S[:, 1])
plt.xlabel('Distance (m)')
plt.ylabel('Vitesse (m/s)')
plt.grid()
plt.title('Vitesse en m/s en fonction de la distance')
plt.xlim([0, 10])
plt.show()

plt.figure(figsize=(12, 5))
plt.plot(t, S[:, 1])
plt.xlabel('Temps (s)')
plt.ylabel('Vitesse (m/s)')
plt.grid()
plt.title('Vitesse en m/s en fonction du temps')

plt.figure(figsize=(12, 5))
plt.plot(distance, S[:, 1])
plt.xlabel('Distance (m)')
plt.ylabel('Vitesse (m/s)')
plt.grid()
plt.title('Vitesse en m/s en fonction de la distance')
plt.xlim([0, 10])
plt.show()
